선, 문자, 치수의
상세 스타일의 생성 및 수정
사용하고 있는 스타일의 목록을 보여주며 상세한 미리보기창과 설정가능한 모든 옵션사항을 보여줍니다.
새로운 스타일을 생성하거나 수정할 수 있는 기능을 제공합니다.

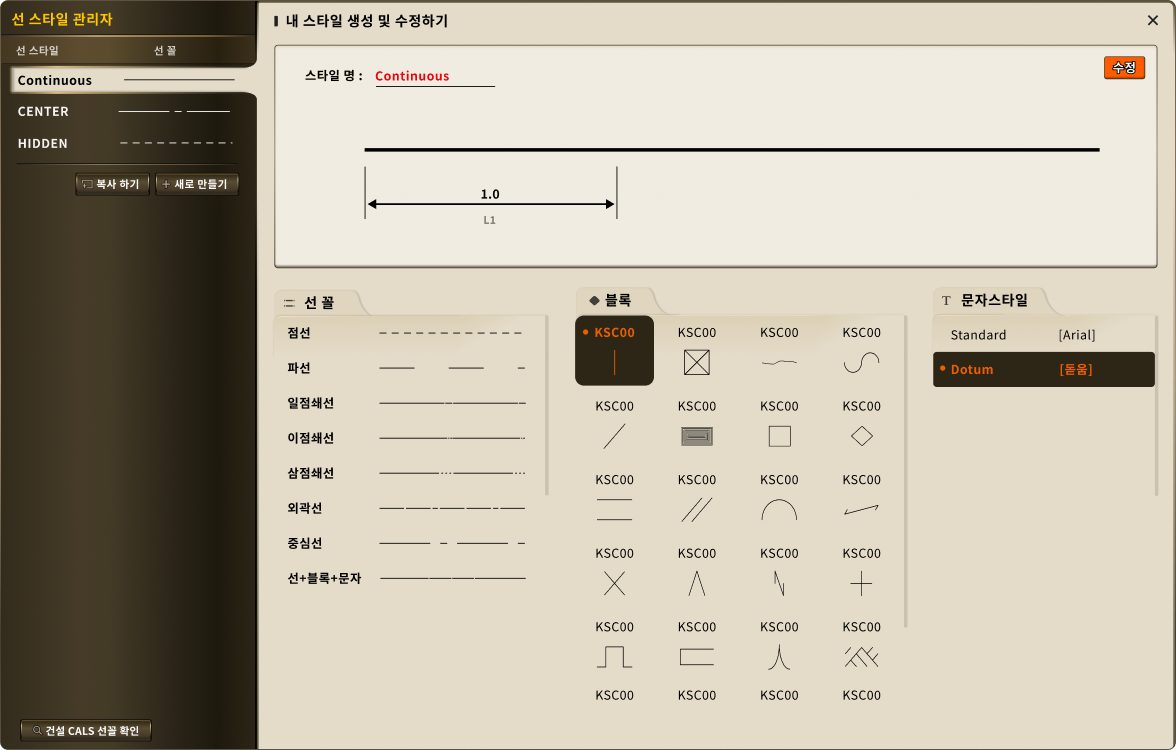

선 스타일
- 선꼴, 블록, 문자 등을 조합하여 원하는 선스타일을 제작
- 미리보기창에서 선간격, 블록 및 문자간격 등 설정
- 건설CALS의 표준 선꼴을 제공

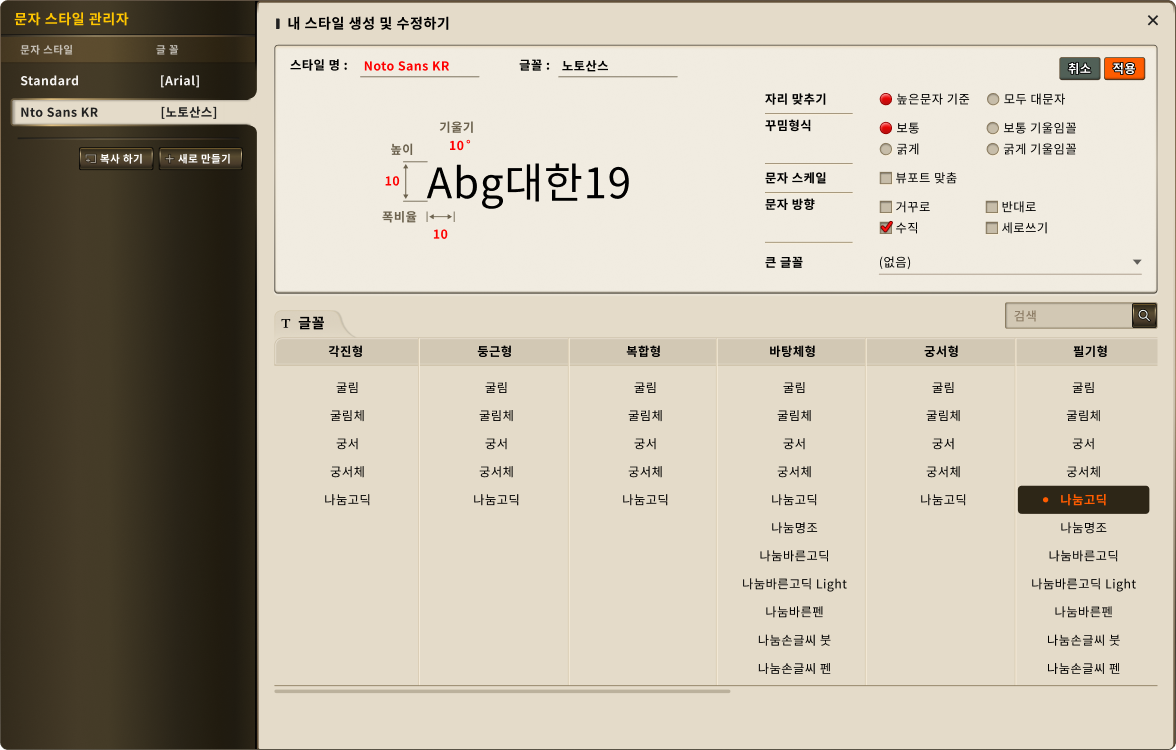

문자 스타일
- 사용가능한 글꼴을 그룹화하여 제공
- 미리보기창에서 크기,기울기 등 형상에 대한 옵션 설정

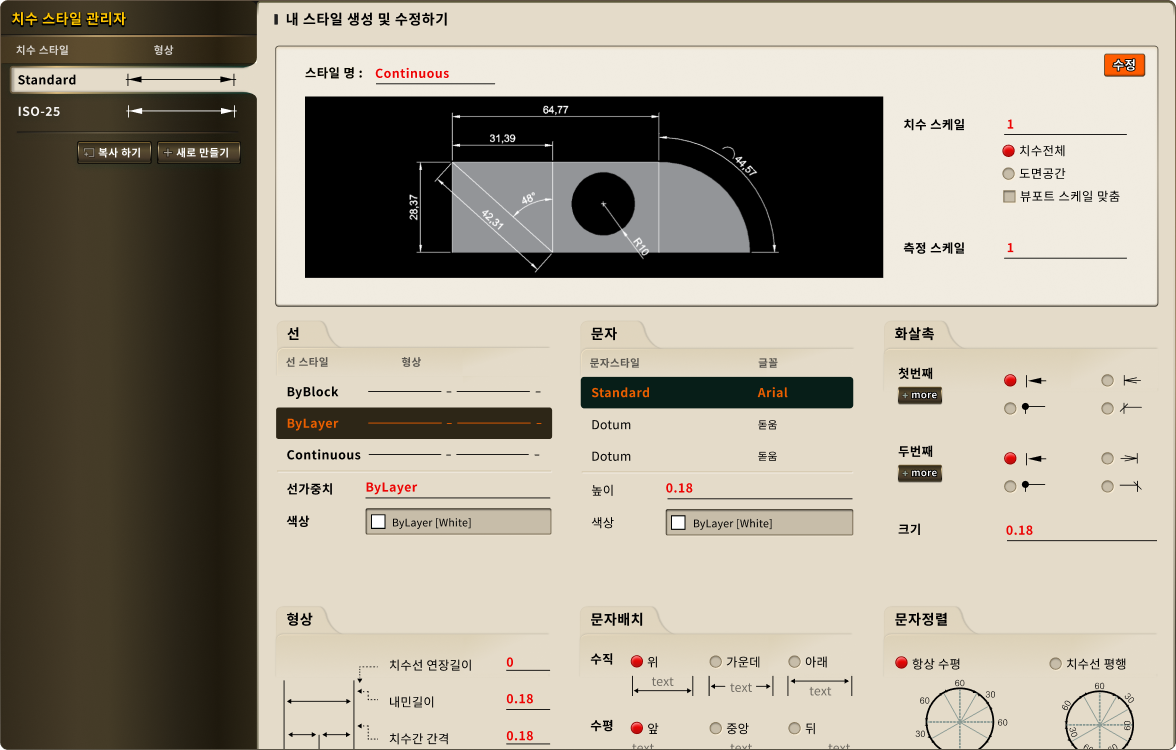

치수 스타일
- 치수선 형상 및 값에 대한 상세 옵션을 기능별로 구분
- 이미지와 함께 표현 하여 이해도를 높임
효율적인 작업을 위해
블록 라이브러리와 통합 블록창을 제공
다양한 종류의 블록을 라이브러리 형태로 쉽게 찾을 수 있게 제공하며,
블록의 생성과 함께 속성정보 확인 및 수정 등 관리 할 수 있는 통합블록창을 제공합니다.
블록 라이브러리와 연결
- 일반블록, 속성블록, 외부블록(참조)을 하나의 관리창 안에서 확인 및 수정기능 제공
- 블록 라이브러리와 연계하여 원하는 블록을 쉽게 찾아 추가
도곽인식기능으로 도면마다
영역지정 없이 한번에 편리하게 인쇄
도곽영역을 자동으로 인식하여 한 파일 안에 여러장의 도면도, 긴 도면도 문제 없이 쉽게 출력 할 수 있습니다.
인쇄영역 자동지정 및 도곽영역 및 스케일 자동인식
- 인쇄영역을 일일이 지정하거나 용지길이를 조정할 필요없이 자동으로 인쇄영역을 잡아주는 기능
- 도곽인식기능으로 여러장의 도면도, 길이가 긴 도면도 관계없이 한번에 출력 가능
- 사용자가 지정한 블록도 인쇄영역으로 지정 가능
